Trophées 2024 : Lauréat et projets finalistes (2)

Construction d’un immeuble de 54 logements collectifs et d’un commerce à ORVAULT, d’une surface totale de 2950 m² (SHAB).

Le projet est composé de deux bâtiments sur sous-sol avec élévations en béton armé pour l’ensemble des niveaux.
Charpente bois et couverture acier à joint debout pour un des bâtiments.
Toitures terrasses béton étanchées avec végétalisation partielle.
Voiles en béton matricé ou peinture en façades.
Menuiseries extérieures en PVC avec volets roulants pour les logements et menuiseries aluminium pour les parties communes et le commerce.
Noue de rétention des eaux pluviales avec système de surverse.
Projet RE 2020.
Rendu DCE avec l'ensemble des CCTP et des quantitatifs (compris VRD avec CubaTTIC et gros-œuvre). Le projet se décompose en 21 lots.

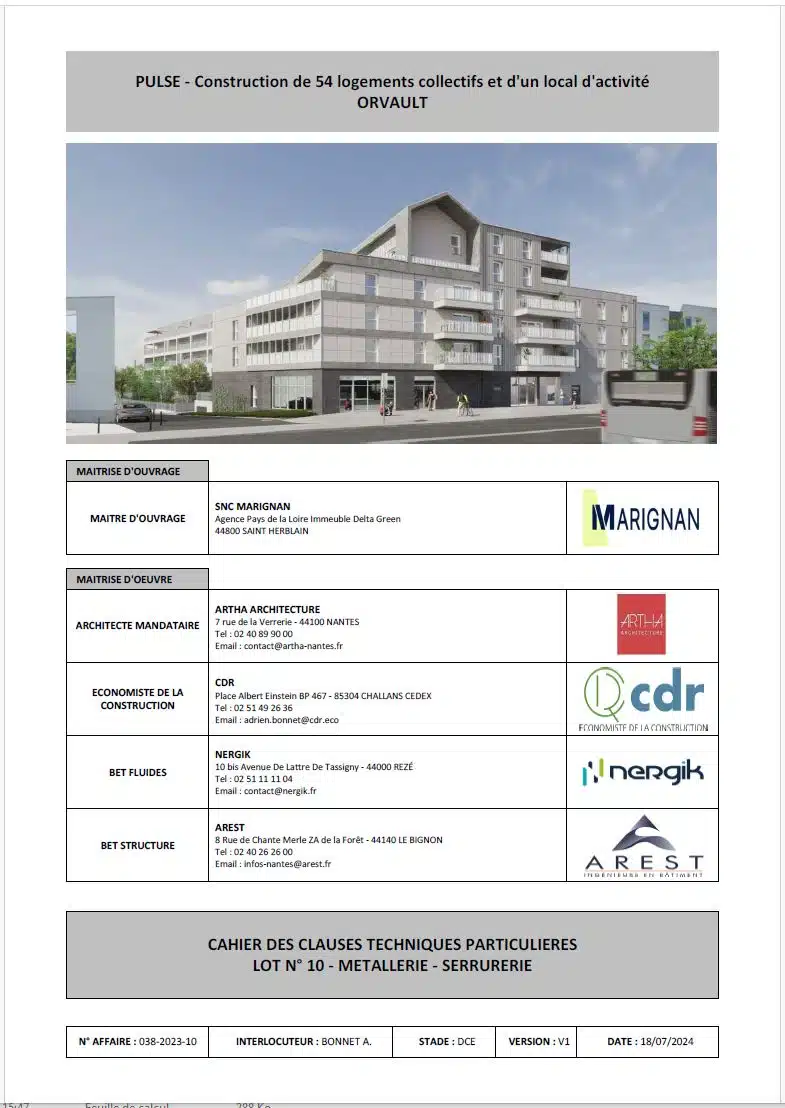

Edition des CCTP et DPGF par l’intermédiaire d’Attic+

Le jury a particulièrement apprécié :

Projet mixte : IFC + saisie sur DWG :

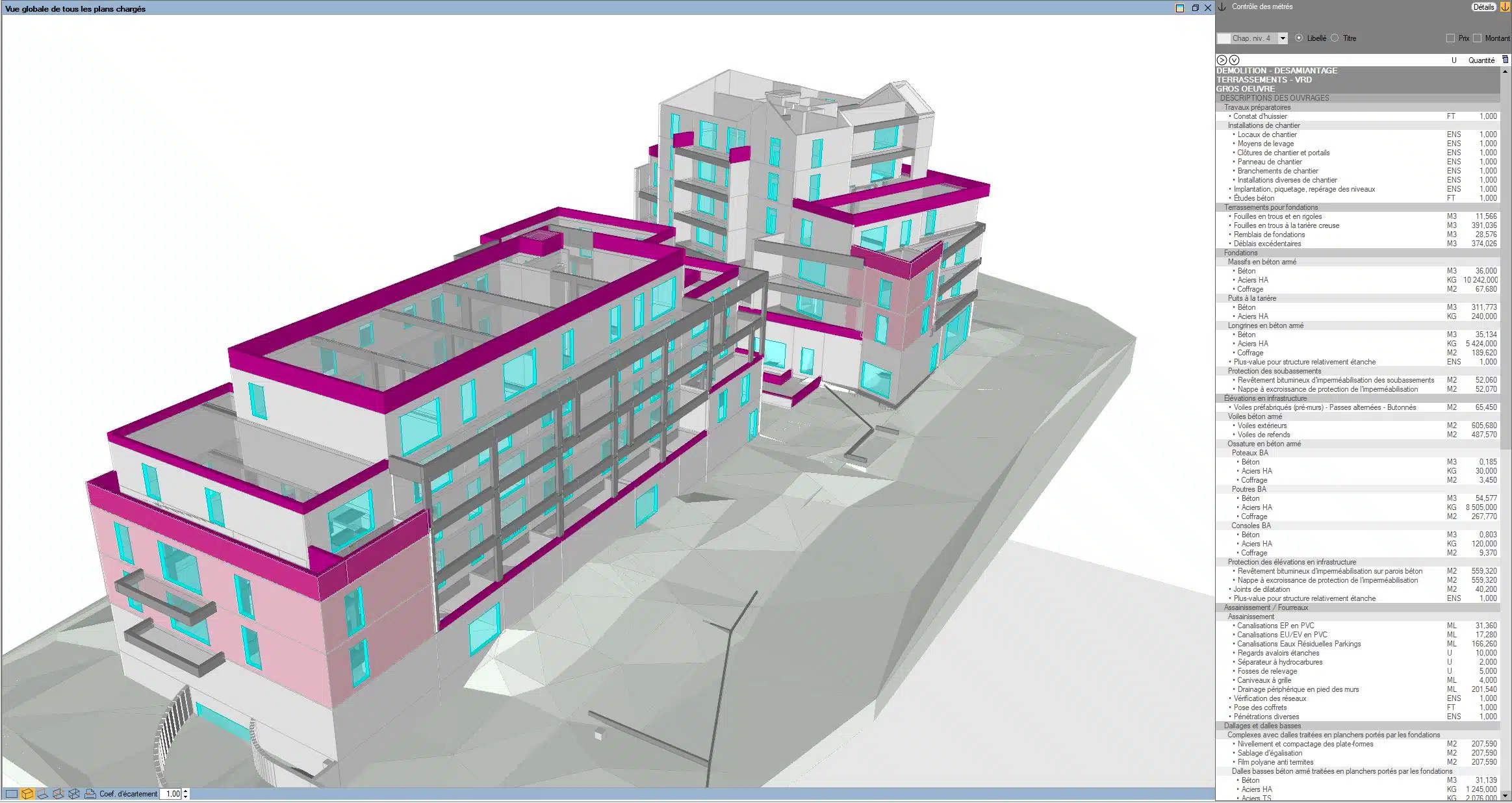

- Structure du bâtiment réalisée à partir d'une maquette IFC

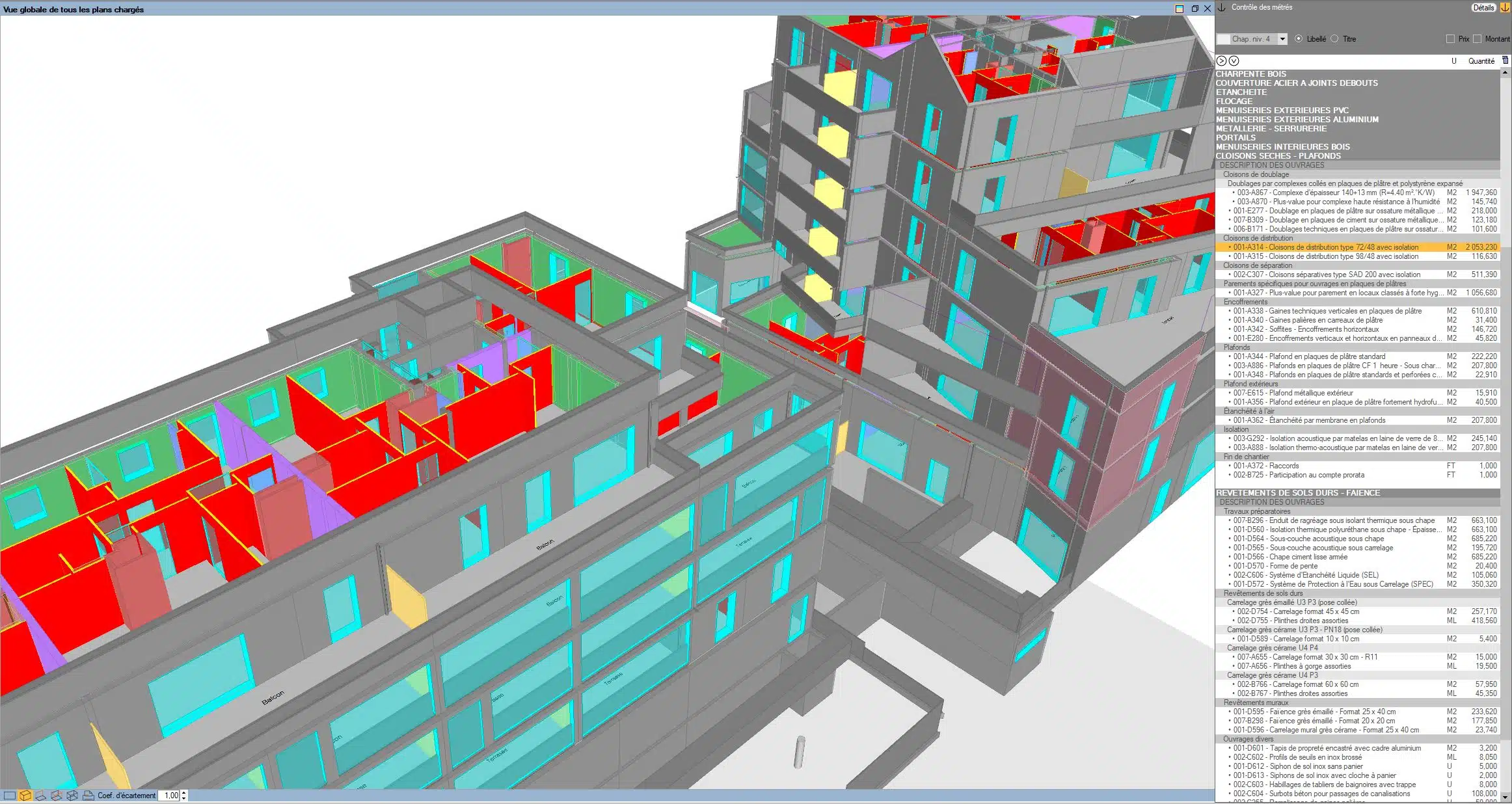

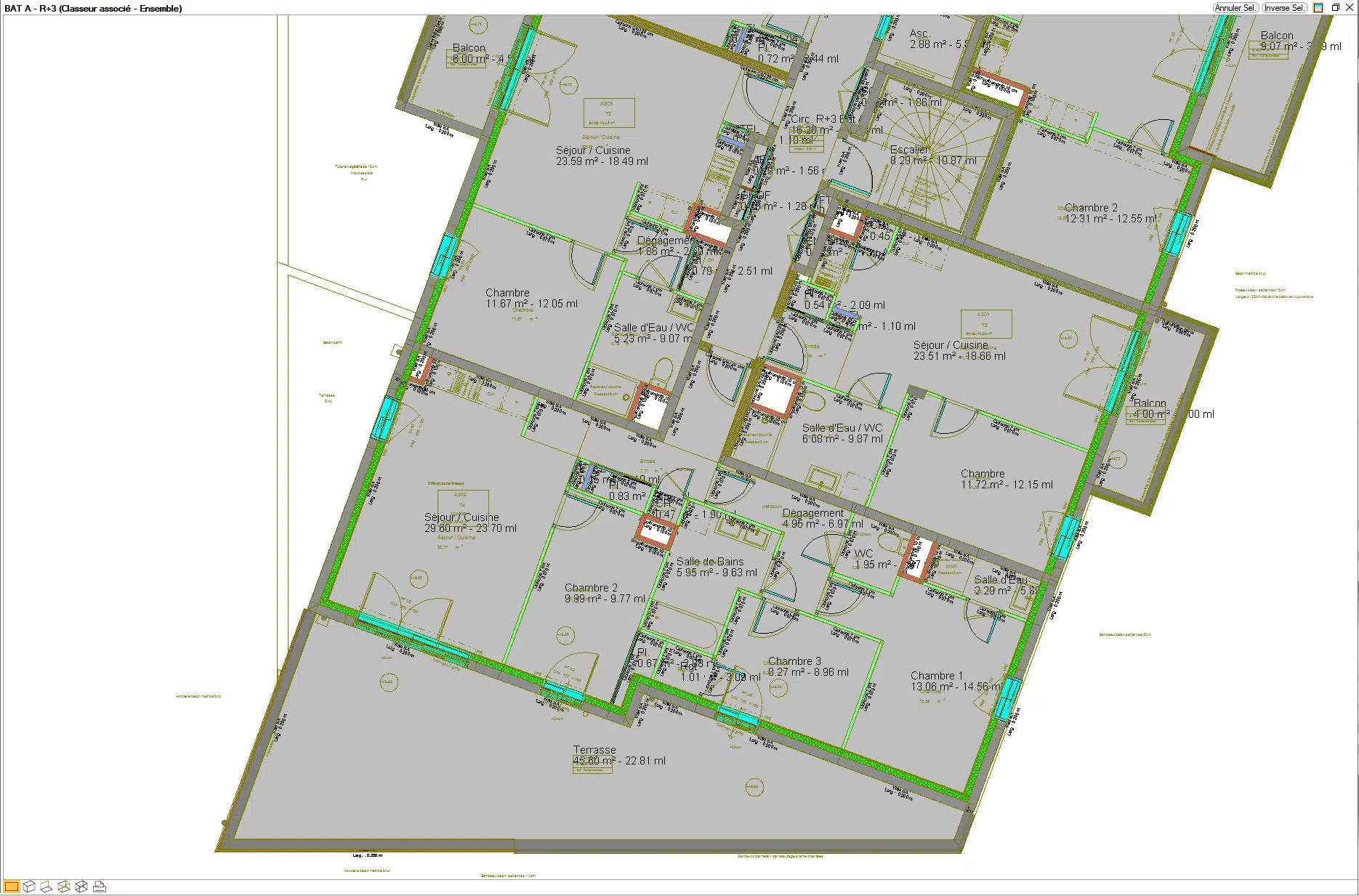

- Seconde maquette pour lots architecturaux / finition : complétée à partir de fonds de plans DWG

Renseignements très complets TCE

"Construction d’un ensemble immobilier de 146 logements avec un gymnase municipal et un socle composé de différents types de locaux commerciaux.

Un parc végétal de 2500 m² s’implante au centre de cet ilot.

Un projet réalisé avec des matériaux durables et biosourcés tel que le bois et la pierre."

Le jury a particulièrement apprécié :

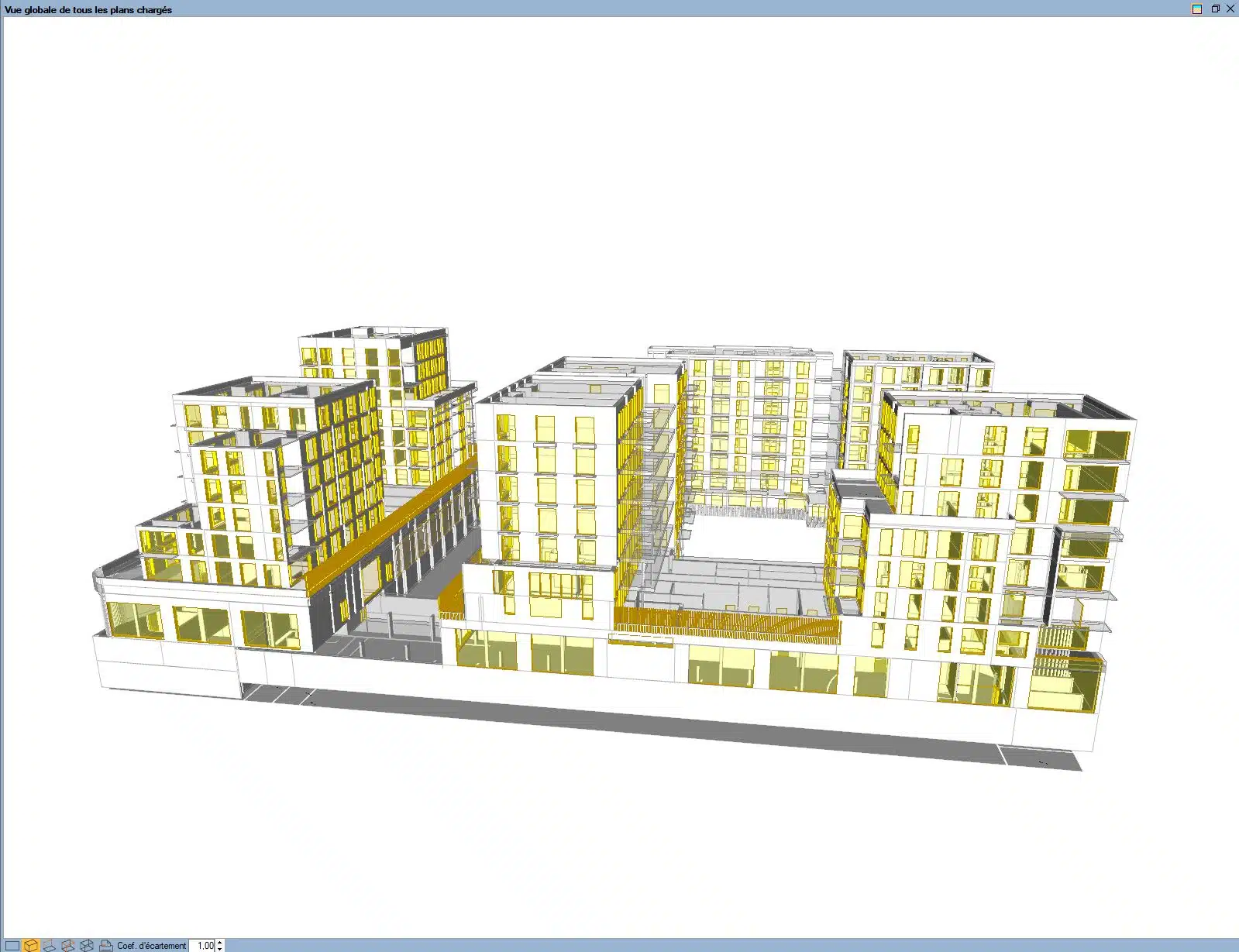

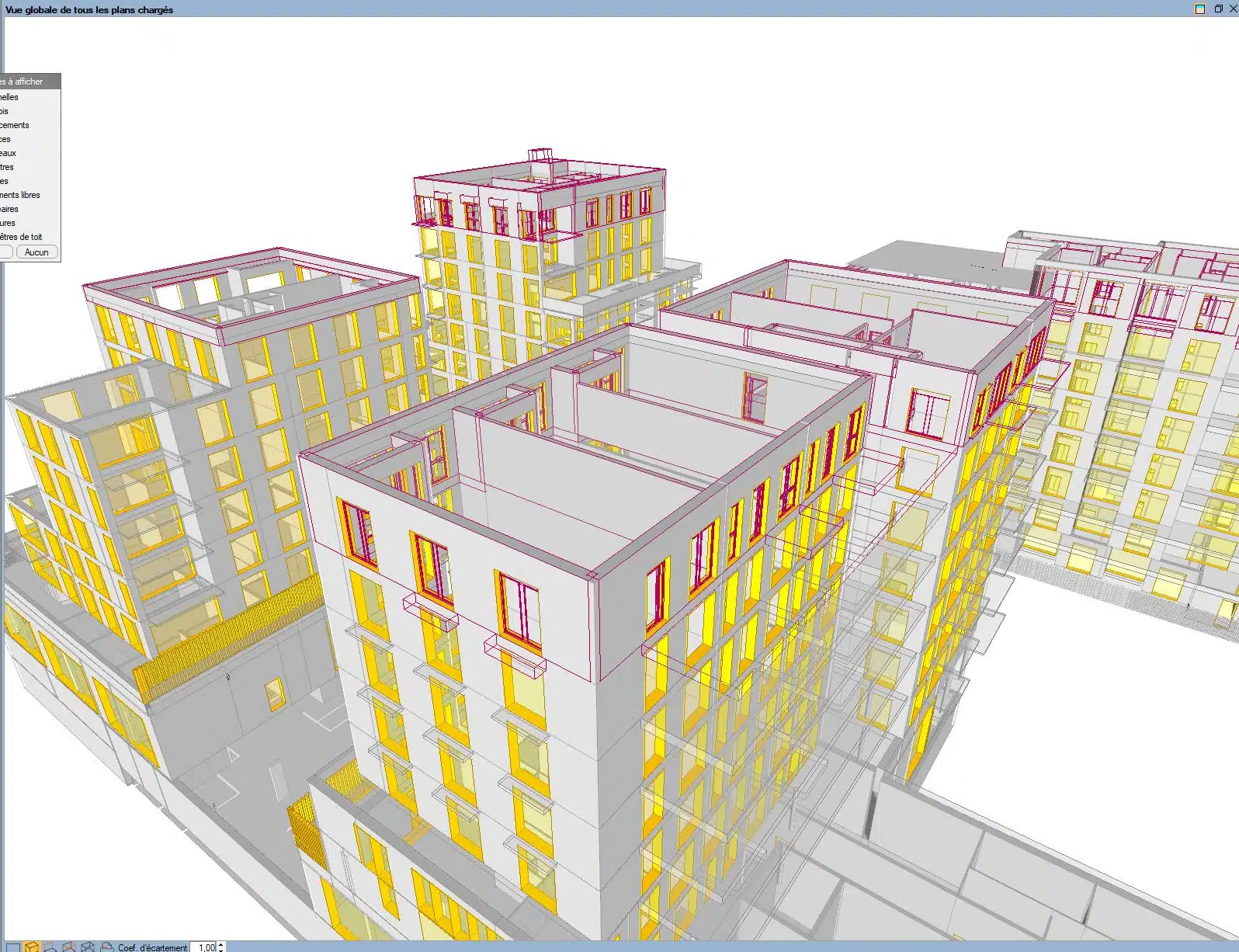

Maquette importée et exploitée à 100% - Peu de ressaisie

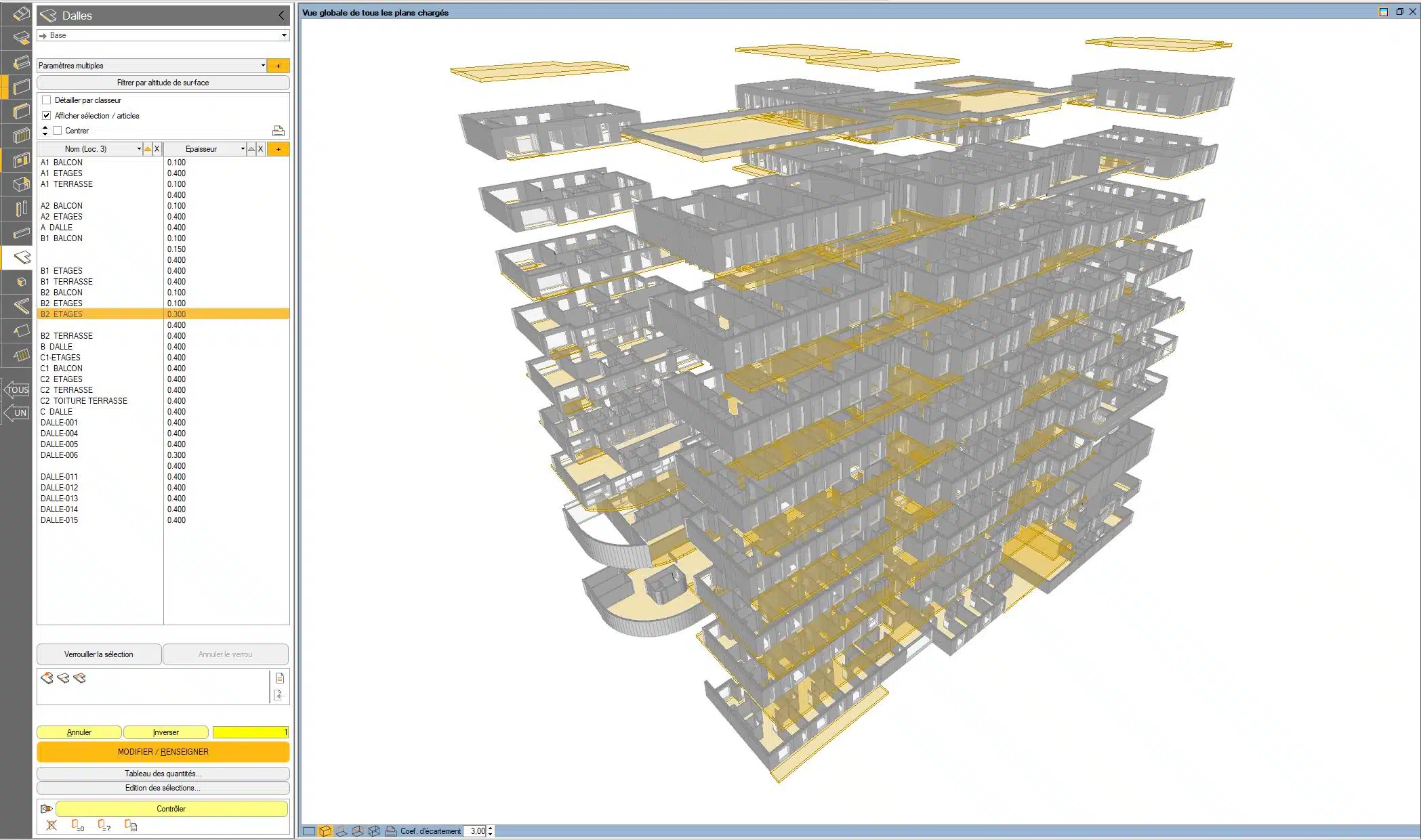

Tous les métrés hors lots de finitions
Processus BIM maîtrisé

"-La construction de la piscine du « Petit-Bois » à Saint-Just-Saint-Rambert, s’inscrit dans une démarche de développement durable et dans une volonté permanente de respect de l’environnement, du site et de ses occupants.

Le projet prévoit :

La création d’une halle bassin regroupant deux bassins en inox, un bassin activités/loisirs de 138.30m² et un bassin sportif 5 couloirs de 312.50m², ainsi qu’une pataugeoire en béton de 54.80m² de conception étanchée et carrelée. L’aménagement des espaces extérieurs avec la création d’une zone ludique composée d’un splashpad, un solarium végétal, un espace foodtruck, ainsi qu’un abri 2 roues et poubelles.

Enfin, il comprend la création de locaux annexes comme une zone de rangements matériels, des vestiaires collectifs et des vestiaires du personnel, ainsi qu’une zone administration.

Principe constructif :

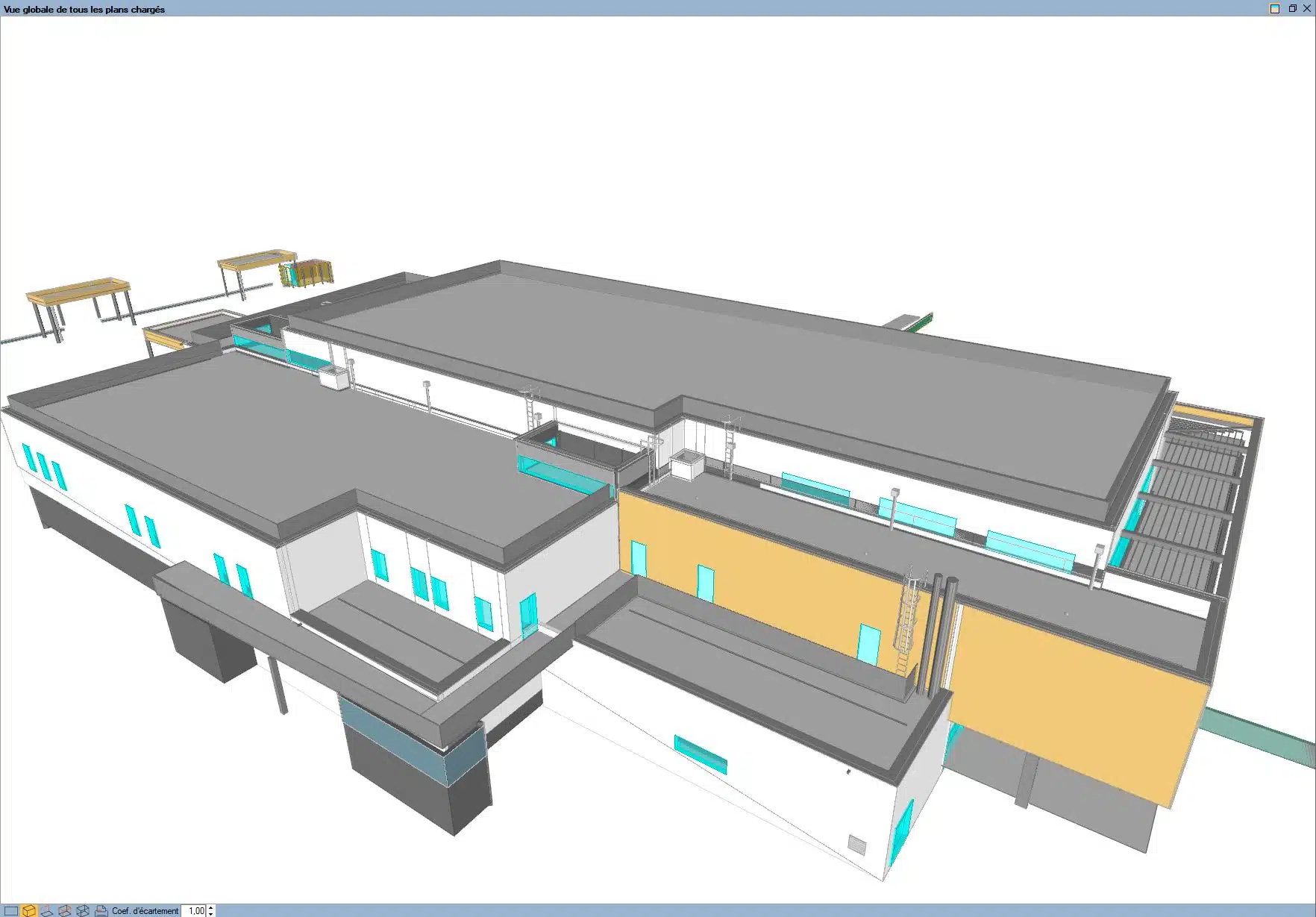

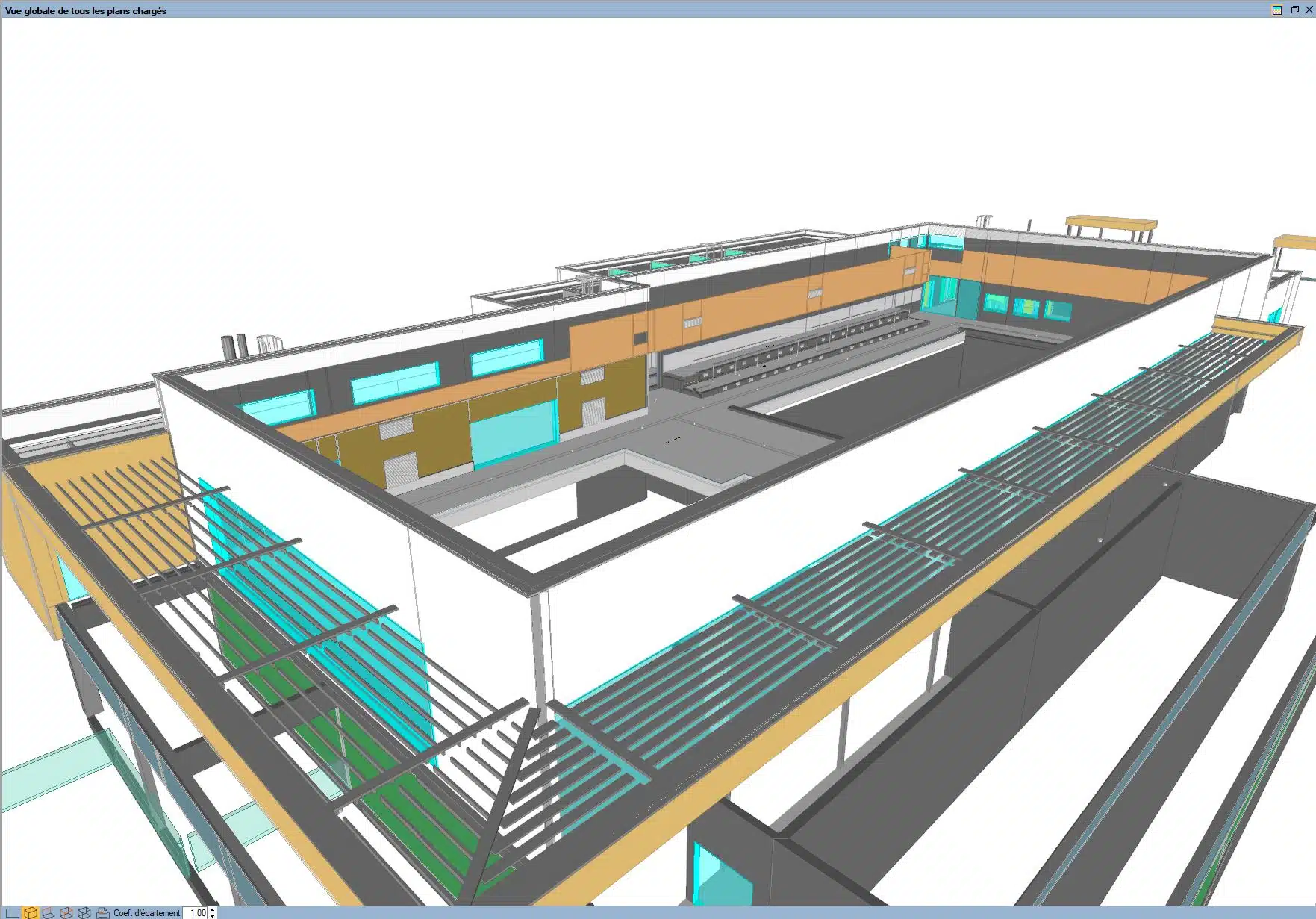

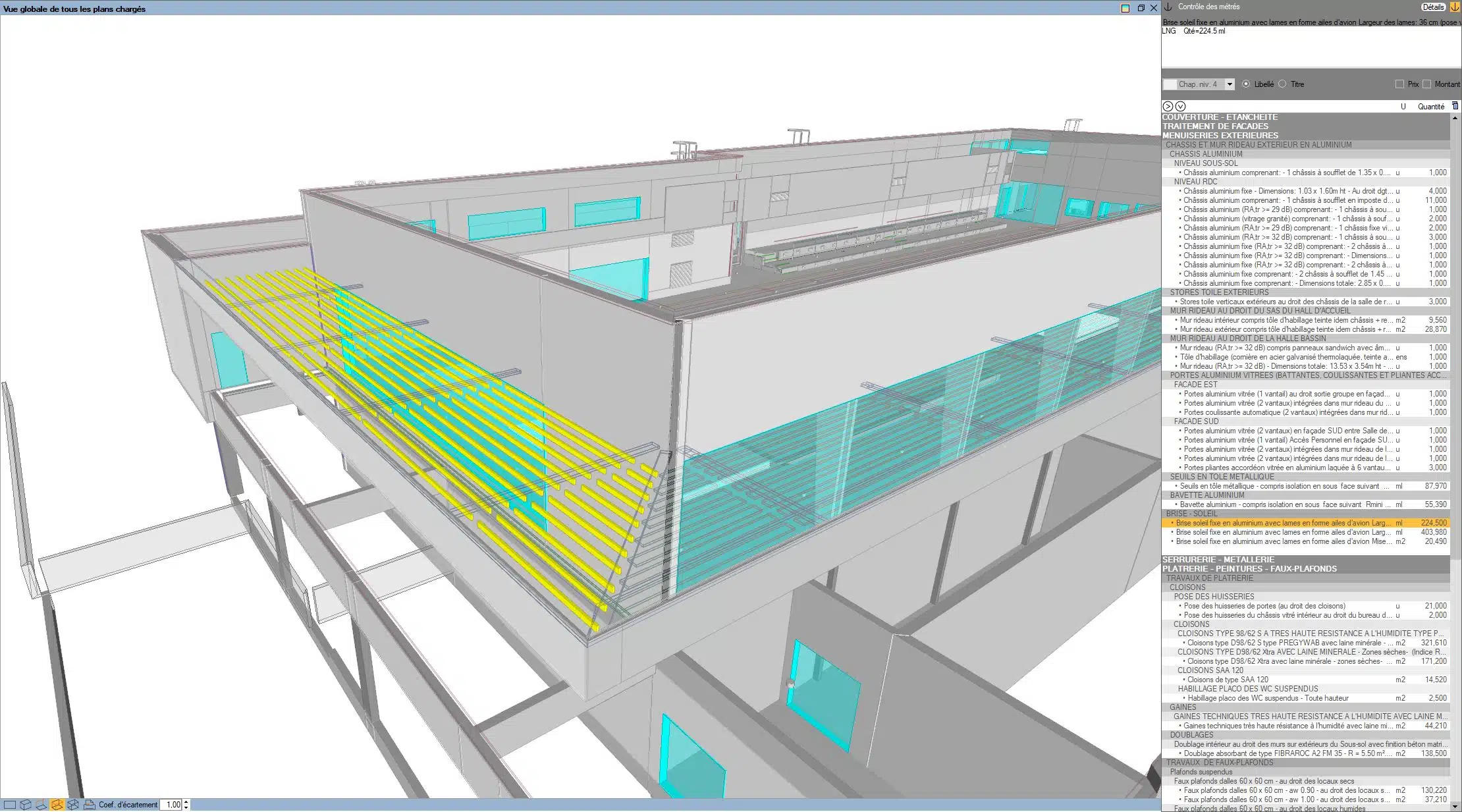

L’assise du bâtiment au niveau sous-sol, ainsi que la majeure partie du rez-de-chaussée ont été réalisées en béton armé. La halle bassin quant à elle, a été conçue en charpente bois (façade et couverture) avec des façades extérieures vitrées type mur rideau surmonté d’une casquette brise soleil limitant l’éblouissement des nageurs, ainsi que des sheds en toiture permettant un apport lumineux naturel optimal au bâtiment.

Les toitures du bâtiment se décomposent en 2 zones : la partie vestiaire/administration recevant un complexe d’étanchéité avec protection par gravillons sur support dalle béton, et la zone halle bassin réalisée en bac acier avec isolation et étanchéité multicouches adaptées pour les locaux à très forte hygrométrie.

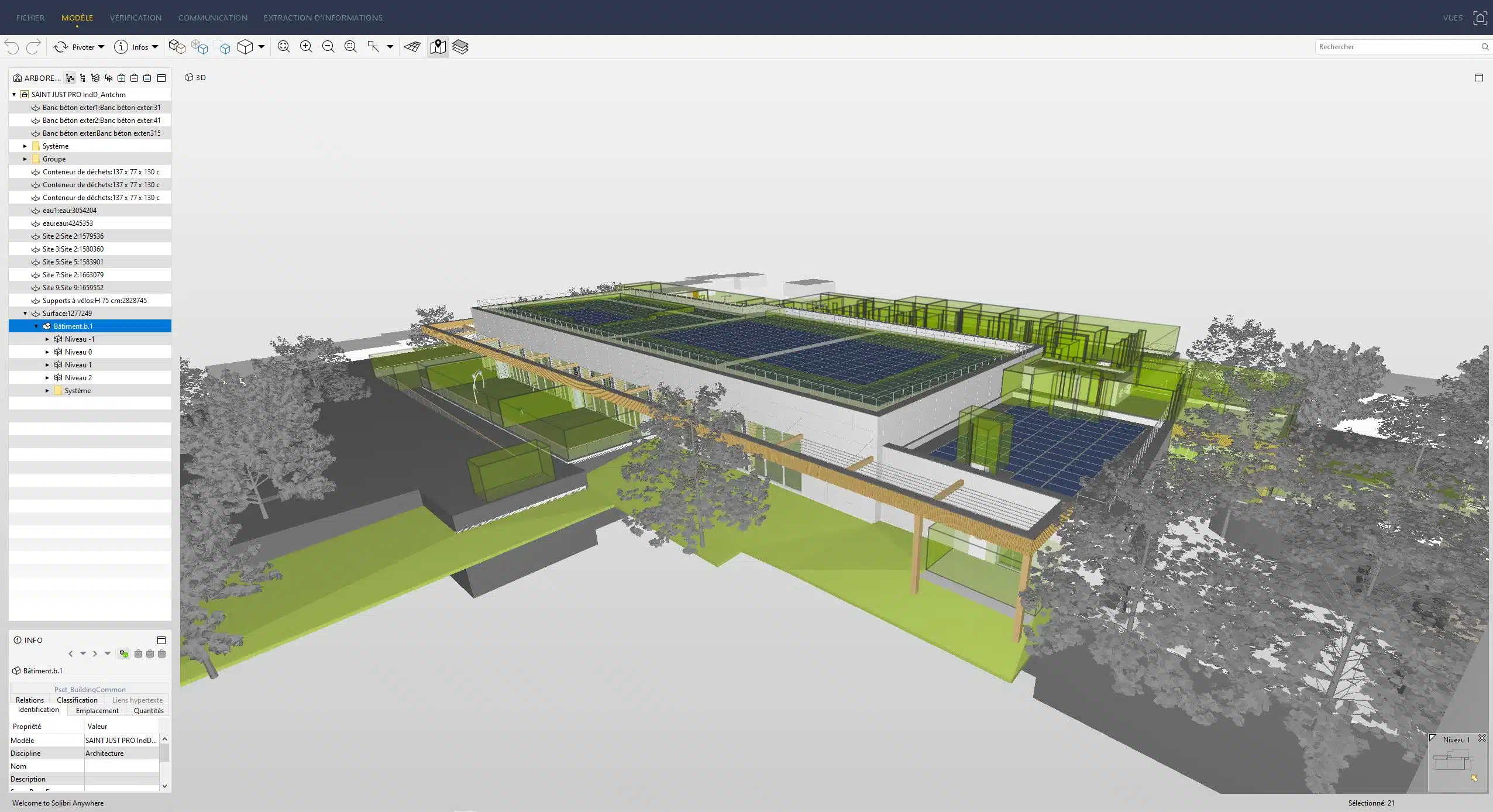

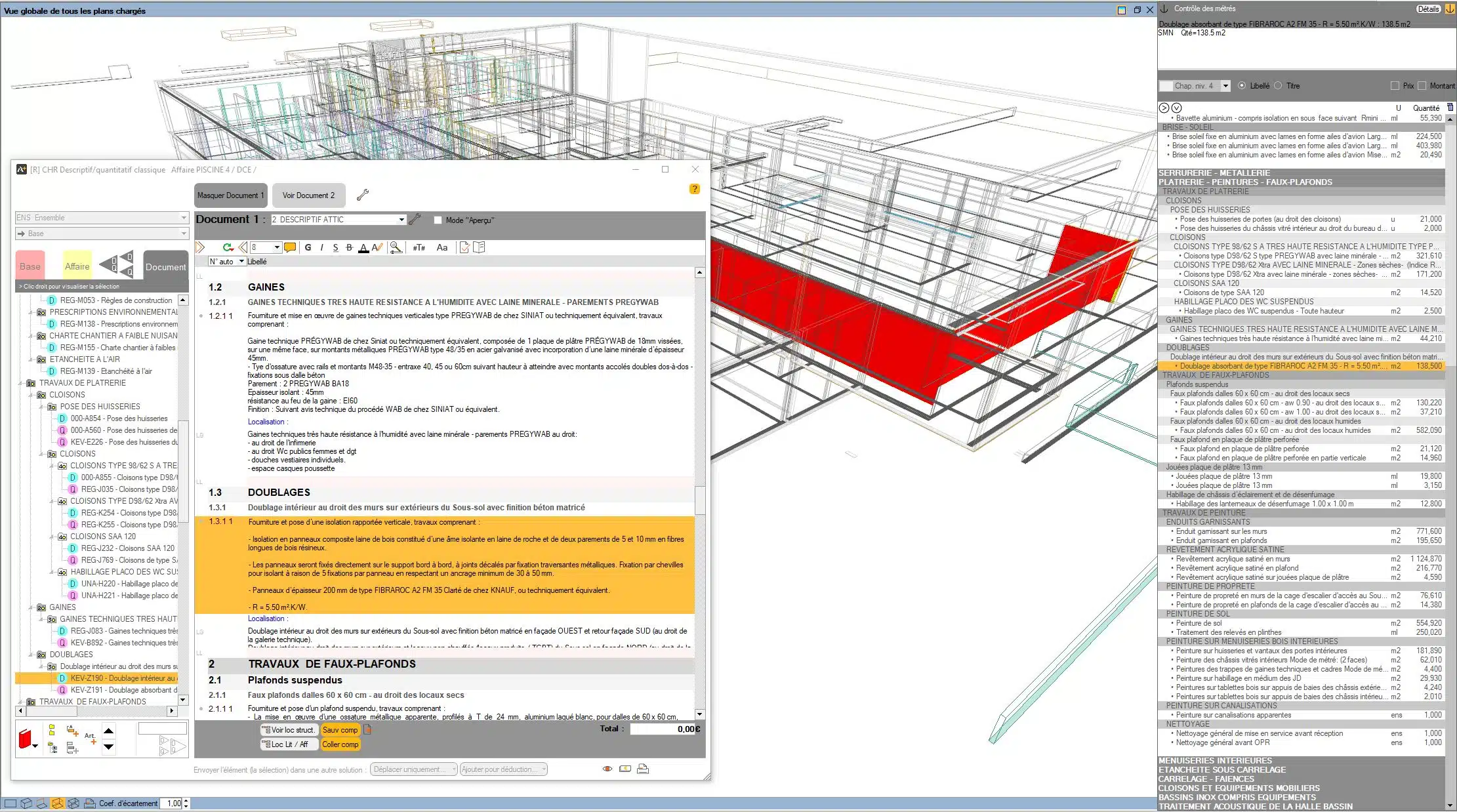

Suite à l’allotissement des lots, le bureau d’étude structure ayant en charge la responsabilité des lots terrassements généraux, gros-œuvre, charpente bois et aménagements extérieurs ; nous avons donc décidé de réaliser la mission d’économiste comprenant la rédaction des pièces écrites (CCTP, DPGF) à travers le logiciel ATTIC+ (saisie Q4) depuis la maquette architecte détaillée au format IFC."

Le jury a particulièrement apprécié :

Complexité du projet et de la maquette exploitée

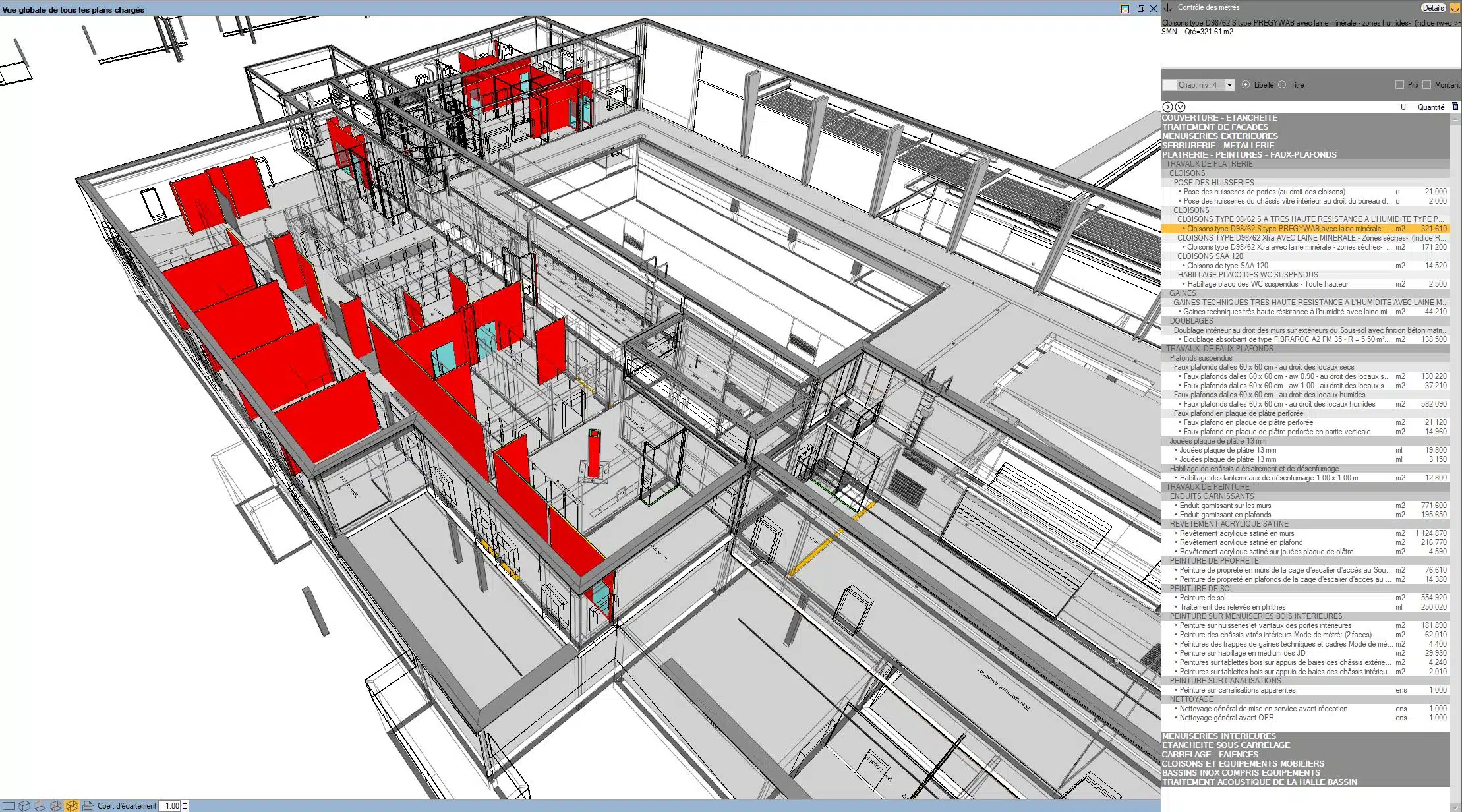

Renseignements hors structure pour les lots architecturaux : CCTP et Quantitatifs
